『食品工場の衛生設計における溶接部のリスク管理と設計・検査の実務』

１．食品・医薬品設備における溶接の位置付け

 食品・医薬品の製造設備において、溶接部は単なる「つなぎ目」ではなく、衛生・品質・信頼性を左右する最重要箇所の一つである。タンクや配管、熱交換器、バルブ周りなど、製品と接触する多くの部分がステンレス鋼の溶接構造で構成されており、その健全性が確保されなければ、いかに優れたプロセス制御や洗浄条件を整えても、最終製品の安全性は担保できない。EHEDG（European Hygienic Engineering & Design Group）も、食品工場における衛生設計ガイドライン群の中で「衛生的な溶接ステンレス管」を独立文書として位置付け、溶接不良が食品安全のボトルネックとなり得ることを繰り返し指摘している。図１に溶接の分類を示す。

 一方、実務の現場では、溶接はしばしば「現場技能に依存するブラックボックス」として扱われがちである。「この業者は腕が良いから大丈夫」「この職人に任せておけば安心だ」といった言葉は珍しくない。しかし、量産設備や多拠点展開を前提とした食品・医薬品メーカーにとって、個々の溶接工の腕前に品質を委ねるやり方は、再現性・トレーサビリティ・監査対応のいずれの観点からも限界がある。サニタリー配管の施工現場では、裏波の酸化、溶け込み不足、オーバーラップなどに起因する受入れ不適合や手戻りが相次ぎ、工程遅延やコスト増加を招いているという報告も見られる。
 食品衛生や医薬品GMPに関する各種ガイドラインは、設備・器具に対して「洗浄しやすく、汚れや微生物が滞留しにくい構造」であることを求めている。日本の行政ガイドラインにおいても、食品取扱設備について、堆積や滞留のない構造とし、適切に清掃・洗浄できる材質と形状を選定することが明記されており、微生物的危害を抑制するための衛生設計原則が示されている。しかし、この「洗浄しやすさ」や「滞留防止」は、設計図面上では抽象的な言葉として書かれることが多く、溶接継手の形状やビードの状態と結び付けて具体的に議論される場面はまだ十分とは言えない。
 実際には、溶接ビードのわずかな段差やピット、すきま、裏波の乱れが、CIPでは除去しきれない汚れやバイオフィルムの温床となることが知られている。ステンレス板の微小なクラックや孔に微生物が侵入して増殖し、洗浄後も残存する様子を示した事例は多く、溶接部の仕上がりが衛生性に直結することを示している。サニタリー配管においても、内面の酸化スケールや荒れた裏波が残存すると、そこから局部腐食が進行し、最終的にはピンホールリークや異物混入事故につながるリスクがある。
 このように、溶接部は「構造強度を確保する部位」であると同時に、「微生物や汚れをどこまで許容するか」という衛生設計上の境界面でもある。にもかかわらず、多くの設計図面では、溶接に関する指示が単に「全周溶接」「すみ肉溶接」といった記号の列挙にとどまり、溶接法の前提、裏波の要求、表面仕上げや検査方法などが十分に指定されていないケースが散見される。このギャップこそが、「設計で描いたサニタリー性」と「実際に出来上がる設備の状態」との間に齟齬を生む温床となっている。
 食品・医薬品設備における溶接を、真に管理すべき技術要素として扱うためには、溶接を「現場の作業」から「設計・仕様・検査・文書化を含む品質保証プロセス」へと引き上げる必要がある。たとえば、食品安全のリスク管理の枠組みでは、設備や器具の洗浄・殺菌を通じて微生物汚染を抑制することが基本方針として掲げられているが、同じ文脈で、設備そのものの設計・材質・溶接品質も、リスク低減策の一部として位置付けるべきである。
 こうした背景を踏まえ、食品・医薬分野の機械設計者・生産技術者が、溶接を図面・仕様書・検査基準の中でどう取り扱うべきかを整理することを目的とする。第1章ではまず、溶接部が設備全体の衛生性と信頼性にどのような影響を及ぼすのか、なぜ「腕の良い溶接工」に頼るだけでは不十分なのかを俯瞰し、規制要求や衛生設計ガイドラインとの関係を明らかにした。

２．材料・表面・サニタリー要求の基礎

 食品・医薬品の製造設備において、主役となる材料はオーステナイト系ステンレス鋼である。とりわけSUS304系およびSUS316L系は、機械的性質と加工性、耐食性のバランスが良く、配管・タンク・熱交換器・バルブボディなど広範な部位で用いられている。塩化物を多く含む洗浄液や高温の条件が想定されるラインでは、モリブデンを含む316L系を選択することにより孔食・すきま腐食への抵抗性を高めることが一般的である。材料選定に際しては、初期コストだけでなく、洗浄条件や薬液、使用温度プロファイルを踏まえた長期の衛生性・保守性を評価軸とする必要がある。表１に「材料」「表面仕上げ」「サニタリー要求」がどう役割分担しているかを整理して示す。

表１．「材料」「表面仕上げ」「サニタリー要求」の役割分担

 ステンレス鋼の耐食性は、不動態皮膜と呼ばれる極薄の酸化被膜に依存している。溶接時にはこの皮膜が局所的に破壊されるとともに、熱サイクルによって金属組織が変化するため、溶接金属および熱影響部は母材とは異なる腐食感受性を示し得る。特に鋭敏化した領域では粒界腐食が進行しやすく、またすきま環境や塩化物の存在下では孔食・すきま腐食のリスクが増大する。したがって、サニタリー設計においては、単に「ステンレスを使う」こと自体をもって十分と考えるのではなく、「どの鋼種を、どのような溶接・仕上げ・表面処理条件で用いるか」という系として捉えることが重要となる。
 食品・医薬設備の表面性状を議論する際、一般に用いられる指標が算術平均粗さRaである。各国の衛生設計ガイドラインや3-A、EHEDGなどの団体は、食品接触面の表面粗さとしてRa0.8µm以下を推奨値の一つとして挙げており、乳業設備などではより厳しい値が規定される場合もある。しかし、近年の研究やレビューによれば、実機レベルのステンレス表面に関して、Ra値の違いだけで洗浄性・微生物付着挙動のすべてを説明することは難しく、粗さと同程度、あるいはそれ以上に「表面トポグラフィ」「傷の形態」「材料との界面設計」が影響することが指摘されている
 特に溶接部の表面粗さとビード形状は、サニタリー性に直結する。ビード余盛りが高すぎる場合や、ビード端部にアンダーカットが生じている場合、あるいはオーバーラップによって段差と隙間が形成されている場合には、その凸凹や陰になった領域に製品残渣や洗浄液が滞留しやすくなる。微生物付着と洗浄性に関する実験では、粗さが大きくなるほど細菌数の残存やバイオフィルム形成が増加し、洗浄後も菌が残りやすい傾向が多数報告されている。これは、表面上の微小な谷や段差が、洗浄液のせん断力や薬液が十分に届かない「死角」となり、微生物や有機物が保護されるためである。
 一方で、Ra値を過度に小さく追求すればよいかと言えば、必ずしもそうではない。前述のレビューは、実用範囲のステンレス表面（例えばRa0.2〜0.8µm程度）においては、粗さよりもむしろ清掃手順、洗浄化学品、流速、温度などのプロセス条件や、設備全体の形状・デッドレグの有無が洗浄性に与える影響の方が大きい場合もあると指摘している。したがって、設計者が目指すべきは「できる限り小さなRa値」ではなく、「適切な粗さの範囲に収めつつ、溶接ビードや継手の幾何形状によるデッドスペースを生まない」設計である。
 溶接ビード形状と洗浄性の関係については、EHEDGガイドライン群や各種衛生設計の資料で具体的な写真・模式図とともに整理されている。滑らかな裏波を持つ全周突合せ溶接は、配管内面にほとんど段差を生じさせない一方で、溶接条件が不適切であると、波打った裏ビード、脚長の不均一、アンダーフィルやオーバーフィルが生じ、局所的な汚れ溜まりとなる。新しいEHEDG Guideline 35は、食品工業におけるステンレス鋼管TIG溶接の衛生要求を整理し、製品接触面側のビード形状や酸化状態について具体的な技術要件を示している。
 また、溶接後の表面処理もサニタリー性に大きく寄与する。溶接部およびその周辺には、酸化スケールや熱着汚れが残存しやすく、そのままでは不動態皮膜が不均一で、局部腐食の起点となるおそれがある。酸洗・パッシベーション処理によってこれらのスケールや汚染物を除去し、クロムリッチな不動態皮膜を再形成することが、溶接部の耐食性と清浄性を回復させるうえで重要である。さらに高い衛生要求を持つ装置では、電解研磨によって微細な凹凸をならし、Raと同時に表面エネルギーやトポグラフィを制御することにより、洗浄性の向上と汚れ付着の抑制を図る事例も増えている。
 以上を踏まえると、食品・医薬品設備のサニタリー設計における材料・表面・溶接ビードに関する要求は、次のように整理できる。第一に、適切な鋼種選定と溶接条件設定によって、腐食感受性の高い組織を極力生成しないこと。第二に、Ra0.8µm以下などの表面粗さ目標を設定しつつ、ビード余盛りやアンダーカット、オーバーラップを避け、洗浄液が行き届く連続した表面形状を確保すること。第三に、酸洗・パッシベーション・電解研磨などの表面処理を通じて、不動態皮膜と清浄性を回復・維持すること。
 設計図面や仕様書には、これらの要求を「Ra○○µm以下」といった単一の数値だけで表現するのではなく、「製品接触面は全周突合せ溶接とし、内面ビードの段差・ピット・オーバーラップを認めない」「溶接後は酸洗・パッシベーションを実施し、食品接触面の最終仕上げはRa0.8µm以下とする」といった形で、粗さとビード形状、表面処理を組み合わせた要件として記載することが望ましい。

３．溶接プロセスの特徴と設計に効く知識

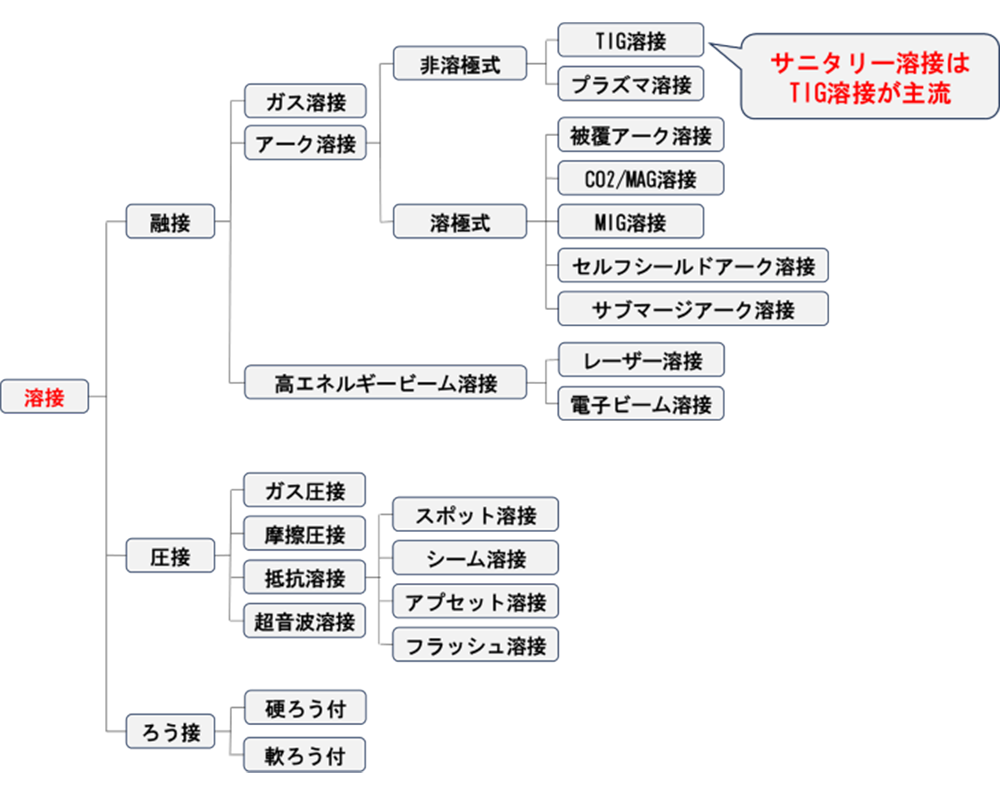

 食品・医薬品の配管システムにおいては、製品接触面側にソケットや段差、袋小路を極力作らないことが衛生設計の基本原則とされている。EHEDGガイドライン9および35は、食品工場におけるステンレス配管の溶接に関し、「突合せ溶接のみを用いること」「TIG（GTAW）を基本プロセスとすること」「可能な限りオービタル自動溶接を適用すること」などをチェックリストとして示しており、突合せ＋TIGという組合せがサニタリー配管の標準仕様であることがわかる。
 ここで重視されるのが、「内面側に滑らかな裏波を形成した全周突合せ溶接」である。配管やチューブは片側からの溶接が基本となるため、初層としてTIG溶接を用い、適切な入熱と開先精度を確保することで、内面側に母管とほぼ連続した曲面状の裏ビードを得ることが求められる。裏波が不足していると、内面に鋭い段差やクレータ状の窪みが生じ、そこが汚れ・微生物・洗浄液の滞留場所となる。逆に過度な裏波（オーバーペネトレーション）が生じれば、流路内に余盛りの突起が残り、流動阻害と洗浄不良の原因となる。EHEDGの資料や各種衛生設計の事例では、「母管内面とほぼ面一で、滑らかな曲率を持つ裏ビード」が良好なサニタリー溶接の条件として繰り返し提示されている。
 このような裏波付き突合せ溶接を安定して得るうえで、背面シールド、すなわちパージガスによる溶接内面の保護は不可欠である。ステンレス管のTIG溶接では、溶融池裏側が高温にさらされるため、内面に酸素が存在すると、いわゆる「シュガー」と呼ばれる厚い酸化スケールや粗い結晶が生成する。この状態ではクロムが偏析し、不動態皮膜が局所的に破壊されることで、耐食性が大幅に低下する。EHEDGガイドライン35や各種サニタリー配管メーカーの技術資料は、チューブ内を高純度アルゴン等で十分に置換し、酸素濃度を数十ppmオーダー以下に抑えた状態で溶接を行うことを推奨している。
 背面シールドの管理は、単に「ガスを流すかどうか」の話にとどまらない。パージ前の内部洗浄・乾燥、パージ穴やベント位置の設計、流量と時間の設定、溶接中の圧力管理など、複数の因子が関与する。日本溶接協会の技術Q&Aは、ステンレス配管のTIG初層溶接において、良好な裏波と耐食性を得るために背面シールドが必要であることを示し、溶接条件とともにパージ方法の重要性に言及している。食品・医薬用途の配管メーカーは、自社の施工基準の中で「正面・背面とも高純度アルゴンによるシールドを行うこと」「簡易的な窒素パージや無パージ溶接は禁止」といった条項を設けている例も多い。
 設計者の立場から見れば、こうした背面シールドの良否は一見「施工品質」の問題に見える。しかし、実際にはレイアウトや継手構造がパージのしやすさ・しにくさを大きく左右する。例えば、オービタル溶接ヘッドが一周できないほど壁や他配管に近接して配置されたチューブ、配管途中に不要な段付きや絞りがある構造、ベントやパージポートを全く考慮していない機器ノズル構成などは、内部のガス置換を困難にし、結果として「局所的にパージ不足のまま溶接せざるを得ない」状況を生み出す。EHEDG Yearbookの記事は、衛生的な配管溶接において、オービタルTIG溶接とともに「パージガスが確実に届くような管路設計・治具設計」の重要性を強調している

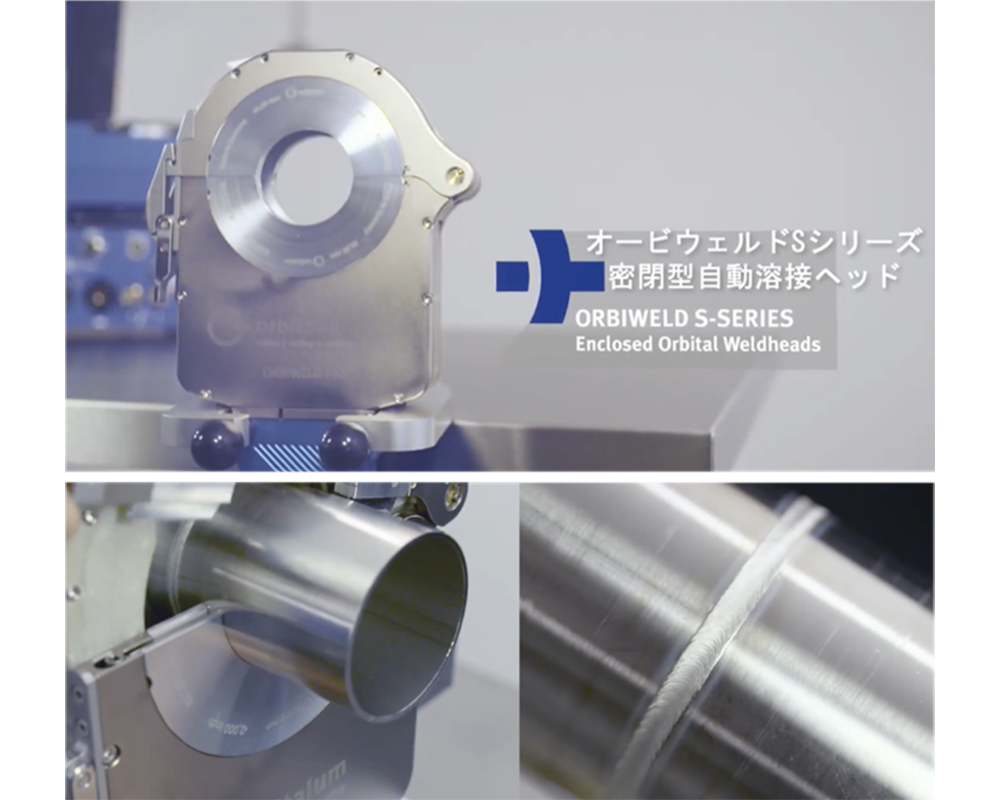

 オービタルTIG溶接は、サニタリー配管における裏波付き突合せ溶接を高い再現性で実現できるプロセスとして、食品・医薬・半導体などの高純度配管で広く採用されている。閉じた溶接ヘッド内部では、トーチ周囲と溶接部全体がシールドガスに満たされるため、外側の酸化も最小限に抑えられ、均一なビード形状と低い熱影響が得られる。EHEDGや産業向け技術資料は、「サニタリー配管では自動オービタルTIG溶接を標準とし、やむを得ない場合にのみ手TIGを用いる」という運用方針を推奨している。写真１にオービタルTIG溶接の事例を紹介する。

 もっとも、全ての溶接箇所にオービタルを適用できるわけではない。複雑な三次元レイアウトや機器周りの狭隘部では、依然として手TIG溶接が必要となる。ここで設計者が押さえておくべきポイントは二つある。第一に、「どの溶接をオービタルの適用対象とするか」を早い段階で決め、そのために必要な直管長やスペース、治具クリアランスをレイアウトに織り込むことである。第二に、「どうしても手TIGに頼らざるを得ない箇所」については、裏波品質と背面シールド条件、仕上げ要求を高めに設定し、内視鏡検査などで出来栄えを確認する設計にしておくことである。
 裏波付き突合せ溶接と背面シールドは、単なる溶接条件の一項目ではなく、「流体が接触する内面をどのような状態に保つか」というサニタリー設計上の中核テーマである。設計者は、「このラインは全てオービタル突合せ＋完全パージを前提とする」「この機器ノズルは構造上手TIGになるため、背面シールド条件と内視鏡検査を必須とする」といったレベルまで踏み込んで図面と仕様書に反映させるべきである。

４．図面・仕様書で決めるべき溶接条件

 食品・医薬品設備のサニタリー溶接について、図面・仕様書で明示すべきポイントを整理する。表２に設計段階で「図面・仕様書に書いておくと後工程が迷わない項目」を一覧にして示す。

表２．図面・仕様書で明示すべきポイント

 第1に、継手形式と溶接方法の指定である。食品・医薬用途の配管では、EHEDG Doc.35などのガイドラインが、製品接触部について「全周突合せ溶接を用いること」「TIG（GTAW）溶接を基本とし、可能ならオービタルなどの機械化溶接を適用すること」を標準としている。3-AやASME BPEも、サニタリー配管・機器の溶接に対し、完全溶け込み・段差やすきまの排除・適切な表面粗さといった条件を列挙している。これらを前提とすれば、設計図面には少なくとも「製品接触配管は全周突合せTIG溶接とする」「可能な箇所はオービタルTIG溶接を基本とする」といったレベルまで明記しておく必要がある。単に「全周溶接」記号を入れるだけでは、すみ肉溶接やソケット継手を選択される余地が残り、サニタリー性が損なわれるおそれがある。
 第2に、表面粗さと仕上げレベルの指定である。食品・乳業・医薬向けの多くの基準では、製品接触面の最終仕上げとしてRa0.8µm以下を一つの目安としており、3-Aサニタリースタンダードでも32µin（約0.8µm）以下を要求値として掲げている一方で、近年のレビューは、実際の洗浄性においてはRa値だけでなく、溶接ビードの形状や局所的な段差、傷の方向などが同等以上に重要であると指摘している。設計者はこの点を踏まえ、「表面粗さを○○µm以下とする」だけでなく、「製品接触面の溶接部は、内面側に段差・ピット・すきまがないこと」「オーバーラップやアンダーカットを認めない」といった形で、粗さと形状条件を組み合わせた指示を行うべきである。図面では、必要な面にだけRa0.8µmなどの仕上げ記号を付与し、その他の面には過剰な要求を課さないことも、コストと加工性の観点から重要である。
 第3に、裏波付き突合せと背面シールド条件の記載である。EHEDGや3-Aの文書では、「衛生的な溶接」として、完全溶け込み、内部酸化のない滑らかな裏ビード、ミスアライメントや凹凸のない継手を特徴として挙げている。しかし、その達成可否は施工側の善意だけに委ねるべきではない。図面・仕様書には、例えば「食品接触配管の突合せ溶接は全て背面シールドを伴うTIG溶接とし、内面に焼けおよび酸化スケールを残さないこと」「溶接内面は、図示の良好な裏ビード見本と同等以上の状態とする」といった要求事項を盛り込む必要がある。また、設備全体の設計段階で、パージガスの出入り口やベント位置を検討し、「パージが成立する構造」であることを前提にレイアウトを描くことも、図面側の責任範囲といえる。
 第4に、検査方法と合否基準の明文化である。EHEDG Doc.35は、衛生的な溶接継手を保証するため、外観検査や内視鏡検査、必要に応じて浸透探傷やX線などの検査方法を組み合わせることを推奨している。実務上も、サニタリー配管メーカーは自社の施工仕様の中に、「全数外観検査」「代表溶接部の内視鏡検査」「必要に応じたリーク試験」などを標準として盛り込みつつある。設計者はこれを受けて、図面や発注仕様書に「対象ラインの溶接部について、外観検査を全数、内視鏡検査を主要ラインの○％以上実施すること」「溶接部にピット、クラック、著しい段差、オーバーラップを認めない」などの検査要求と合否判定基準を具体的に記載する必要がある。
 第5に、図面と標準仕様書の役割分担である。食品・医薬設備では、ステンレス材質、仕上げ、溶接方法、検査方法など、多くの共通要求が存在する。これらを全て個々の図面に書き込むと、記載漏れや改訂時の不整合が生じやすい。したがって、共通的なサニタリー仕様は「サニタリー配管標準仕様書」「サニタリータンク標準仕様書」などとして別文書にまとめ、図面側では「製品接触面の溶接・仕上げ・検査はサニタリー標準仕様書○○版による」と簡潔に参照する形が望ましい。一方で、特定ラインだけ高仕様とする場合や、逆に一般仕様を許容する箇所については、図面上の注記により「この部分のみ電解研磨仕上げ」「この配管系統はサニタリー標準仕様の対象外」といった差分を明確に示す必要がある。
 第6に、発注仕様書における溶接関連項目の整理である。EHEDGの文書は、衛生的な装置・配管の調達に際して、ユーザが自ら必要な仕様レベルを定義することの重要性を繰り返し強調している。設備メーカーに任せきりにせず、ユーザ側の仕様書の中で、「対象とする規格・ガイドライン（EHEDG、3-A、ASME BPE等）」「材質・仕上げ・表面粗さ」「溶接方法（オービタル優先、手TIG条件）」「背面シールドの要否と酸化許容範囲」「検査方法・合否基準」「検査記録・トレーサビリティ（溶接者資格、WPS、溶接ログ等）」を整理し、明文化しておくことが求められる。これにより、後工程で「想定していたサニタリー仕様と異なる」という齟齬を防ぎ、監査時にも説明しやすい設備仕様の枠組みを構築できる。
 以上のように、図面・仕様書における溶接条件の指示は、単なる記号や表面粗さ値の記入にとどまらない。サニタリー設計の観点からは、「どの継手形式で」「どの溶接プロセスを前提に」「どの程度の裏波品質と表面性状を要求し」「どの検査でそれを確認するか」をセットで定義し、標準仕様書と図面注記の組合せとして一貫性のある形で文書化することが重要である。

５．溶接欠陥・トラブルと「設計で防ぐ」勘どころ

 ブローホールやピット、オーバーラップは、食品・医薬設備では「見た目の悪さ」以上に本質的な衛生・腐食リスクとなる欠陥である。それぞれの欠陥がサニタリー性に与える影響と、その背景にあるメカニズムを整理しつつ、「設計で防ぐ」ための視点を提示する。図２に溶接欠陥の事例を示す。

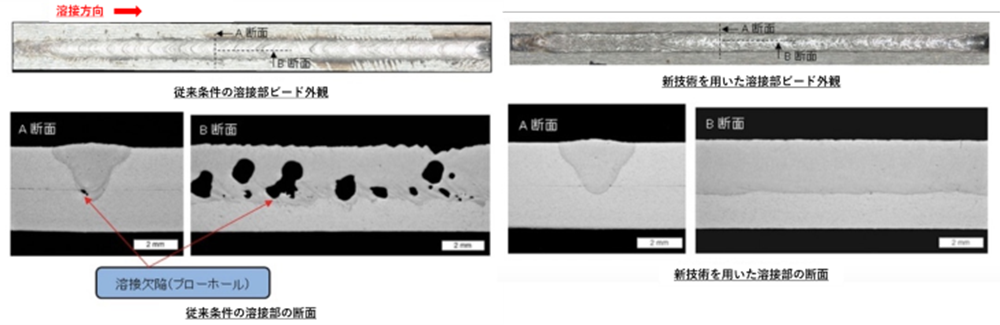

 まず、ブローホール（ポロシティ）は、溶融金属中に溶け込んだガスや巻き込まれた気泡が凝固時に残存したものであり、溶接金属中に孤立した孔として現れる。一般の構造物では、サイズや分布によっては強度への影響が小さいとして許容される場合もあるが、サニタリー用途では事情が異なる。溶接金属中の微小孔は、内部に液体や有機物、微生物を保持しやすく、外部からの洗浄液や殺菌剤が十分に浸透しない「隠れ場所」となるからである。ステンレス溶接継手の孔食挙動をまとめたレビューでも、溶接過程で生じた微小なボイドや組織欠陥が、局部腐食の起点となり得ることが指摘されている。
 食品・飲料・医薬設備の衛生設計を扱う文献では、溶接部に存在するピットやクレバス、非連続な溶接や重ね合わせ部が、微生物汚染の起点となる代表例として繰り返し取り上げられている。特に薄板の板継ぎやチャンネル構造において、ブローホールや部分的な未溶着が残存すると、その周囲に生じる微小な空洞やすきまに製品残渣が入り込み、洗浄後も長期間残存し得ることが示されている。NIHの設備腐食に関する技術資料も、ステンレス製トラップの腐食原因として、割れやブローホール、不十分な溶け込みといった溶接欠陥を名指しし、これらが局部腐食やリークの起点になることを警告している。
 ピットは、溶接部に限らずステンレス表面全般に生じうる局部腐食であるが、食品・医薬設備の溶接部では、溶接時の温度履歴や不動態皮膜の乱れ、表面粗さの増大が重なり、特に発生しやすい。316Lなどのオーステナイト系ステンレス溶接継手におけるピッティング挙動をまとめた最近のレビューは、溶接金属や熱影響部における組織変化や元素偏析が、ピット発生部位と深く関係することを示している。また、圧粉体ステンレスや冷間加工材の研究からも、材料中の空隙や介在物周辺がピットの初期発生サイトとなることが示されており、材料や溶接金属に内在する微小な孔や不均一が局部腐食の「種」となることがわかる。
 衛生設計の観点から見ると、ピットは単に金属が局所的に失われるだけではなく、その窪みに製品残渣や微生物が入り込み、洗浄・殺菌プロセスから保護される「微小なシェルター」として機能してしまう。あるレビューは、ステンレス食品接触面の洗浄性について、表面粗さと同時にピットや傷の形態が微生物残存数を大きく左右することを報告している。溶接部は元来、母材より粗い表面と複雑なトポグラフィを有するため、軽微なピットであってもサニタリー性を大きく損なう可能性がある。
 オーバーラップは、溶接金属が母材表面上に「のしかかる」ように盛り上がり、融合していない薄い金属舌を形成する欠陥である。一般の溶接工学の観点では、応力集中や割れの起点となる欠陥として問題視されるが、衛生設計においては、さらに致命的な意味を持つ。EHEDGや食品工場の衛生設計に関する解説書は、重ね板の不連続溶接やオーバーラップが、表面からは見えない「隙間（クリビス）」を生み、そこに製品や洗浄液が入り込んで微生物繁殖の場となることを具体的な写真とともに示している。
 サニタリー配管やタンク内面でオーバーラップが生じると、表面上は一見連続したビードに見えても、その裏側には洗浄液が届かない袋状の空間が形成される。このような微小な隙間環境は、酸素供給や薬液浸透が制限される一方で、塩化物や有機成分が濃縮しやすく、ピッティングやすきま腐食を誘発しやすいことが知られている。欧州委員会によるステンレス溶接継手の腐食ガイドラインも、溶接熱による酸化皮膜や幾何学的不連続を放置すれば、局部腐食抵抗が大きく低下することを強調している。
 これらの欠陥は、衛生面だけでなく、リークおよび構造健全性の観点からも無視できない。ブローホールや微小クラックが連結すれば、圧力試験や運転中にピンホールリークとして顕在化し、製品側とユーティリティ側のクロスコンタミネーションを招く可能性がある。また、クレバスやピットで局部腐食が進行すると、板厚が局所的に減少し、やがて応力腐食割れや貫通孔となるリスクが高まる。ステンレス鋼の溶接継手腐食を扱う各種ハンドブックや技術資料は、こうした局部腐食の進展が、当初は微小な欠陥から始まりうることを繰り返し指摘している。写真２にビードの割れおよびブローホールの発生抑制の例を紹介する。

 では、こうしたブローホールやピット、オーバーラップを「設計で防ぐ」ために、どのような考え方が必要だろうか。第一に、設計・仕様書の段階で、これらの欠陥を原則として許容しない姿勢を明確にすることである。図面や発注仕様書には、「製品接触面の溶接部に、ブローホール、ピット、クレバス、オーバーラップを認めない」「内面側に段差や未融合部を残さないこと」といった合否基準を明記し、必要に応じて良否見本の写真やモックアップを添付することが望ましい。
 第二に、こうした欠陥の発生要因を踏まえた上で、溶接プロセスや継手設計を決定することである。ブローホールやピットは、母材や開先面の汚れ、湿気、過大なアーク長、不十分なシールドなど、プロセス条件の不適切さに起因することが多いと報告されている。設計側は、サニタリー用途の溶接について「TIG溶接（可能ならオービタル）＋完全な背面シールド＋適切な前処理」を前提条件として仕様に織り込み、ソケット継手や重ね溶接など、そもそもブローホールやオーバーラップが生じやすい構造を避ける必要がある。
 第三に、検査とフィードバックの枠組みを設計標準に組み込むことである。外観検査や内視鏡検査でブローホールやオーバーラップを検出し、その結果を設計側にフィードバックしてNG構造リストやチェックリストを更新していくことにより、同種の欠陥を将来の設計で未然に排除できるようになる。EHEDGの資料は、衛生的な溶接を担保するために、施工者だけでなく設計者と品質保証部門が連携し、溶接欠陥とその対策を継続的に標準化していくことの重要性を繰り返し強調している。
 ここで述べたように、ブローホール、ピット、オーバーラップといった欠陥は、食品・医薬設備において衛生性・耐食性・リーク安全性を同時に損なう「共通の起点」である。

６．検査要求・受入基準と品質保証の枠組み

 食品・医薬品設備の溶接品質を確保するうえで、外観検査・内視鏡検査・リーク試験・非破壊検査は、それぞれ異なる役割を持つ補完的な手段である。EHEDGは衛生的溶接継手の試験方法に関するガイドラインGL54を発行し、ステンレス配管の溶接について、設置時と既設設備の双方を対象に、適切な検査の組み合わせで健全性と洗浄性を確認することの重要性を示している。これらの検査を「どの部位に」「どのレベルで」適用するかを設計段階で定義し、受入基準と結び付けることが、ここでの主題である。表３に検査の役割と特徴について整理して示す。

表３．検査の役割と特徴

 第一に、外観検査は最も基本的かつコストパフォーマンスの高い検査である。EHEDGの溶接ガイドラインや各種溶接ハンドブックは、衛生的な溶接として、滑らかなビード形状、完全溶け込み、割れ・アンダーカット・オーバーラップ・スラグ巻き込みのないことを挙げ、視認可能な不連続は外観段階で排除すべきとする。食品・医薬用途のサニタリー溶接では、製品接触面に関係する全ての溶接部について、少なくとも全数外観検査を行い、ブローホール、ピット、ビード蛇行、著しいミスアライメントなどを除去することが前提となる。外観検査は簡便であるが、目視に依存するため、照度・表面清浄度・検査員の視力や教育レベルを仕様書側で定義しておくことも品質保証の一部である。
 第二に、内視鏡検査（ボアスコープを用いた遠隔視覚検査）は、配管内面やタンク内部など外側から直接見えない溶接部の状態を確認するための強力な手段である。EHEDG YearbookやAWS等の技術資料は、近年の工業用ビデオボアスコープが高解像度撮像と計測機能を備え、内面ビードの形状や微小な欠陥を定量的に評価できるレベルに達していることを紹介している。サニタリー配管では、特にWFI、CIP、SIPラインなど高リスク系統について、代表溶接部ではなく全溶接部を対象とした内視鏡検査を求めるユーザ仕様も見られる。設計者は、どの配管系統を「内視鏡検査必須ライン」とするのか、その範囲と頻度を図面や仕様書にあらかじめ明記しておく必要がある。
 第三に、リーク試験は、ピンホールや微小クラックなど、外観や内視鏡では検出が難しい連通欠陥の有無を確認するための手段である。圧力容器・配管の一般規格では、水圧試験や気密試験が広く用いられており、食品・医薬設備でもタンクやジャケット、製品配管のリーク確認は標準的な工程となっている。EHEDGの衛生設計原則では、装置は目視可能なリークが生じないよう設計されるべきとされ、必要に応じて漏れ試験による確認が想定されている。サニタリー配管メーカーや真空容器メーカーの技術資料では、ヘリウムリーク試験など高感度な方法を用いることで、微小な欠陥による漏れも検出可能であることが示されている。ユーザ側仕様としては、どの系統を水圧試験とするか、どの接続部にヘリウムリーク試験など高感度検査を要求するか、その合否基準（許容リークレート）をどう設定するかを整理することが重要である。
 第四に、非破壊検査（NDT）は、表面および内部の欠陥を検出するための補完手段であり、サニタリー用途でも適切に使い分けることで信頼性を高められる。浸透探傷試験（PT）は、開口した微小クラックや表面ブレイクしたポロシティ、ブローホールを検出するのに有効であり、EHEDG旧ガイドラインでも、タンク溶接などで外観検査とPTを組み合わせる事例が紹介されている。一方で、放射線透過試験（RT）や超音波探傷試験（UT）は、内部欠陥の検出に用いられ、高圧配管や重要な圧力境界部では適用が検討される。ただし、薄肉のサニタリーチューブでは適用性やコストとの兼ね合いから、全数RTを行うケースは限られ、リスクベースで対象部位や抜き取り率を決めることになる。
 日本の公的なバリデーション・ガイドラインでも、サニタリー配管溶接検査として、溶接データの確認、外観検査、必要に応じた非破壊検査やリーク試験を組み合わせる検査要領が示されている。設計段階でこれらを踏まえ、「どの部位にどの検査を適用するか」をマトリクスとして整理し、図面注記と仕様書に落とし込んでおくことが肝要である。例えば、製品接触配管の突合せ溶接については「全数外観＋主要系統は全数内視鏡＋リーク試験は系統ごと」、タンク内部の主要溶接については「全数外観＋必要に応じてPT＋水圧試験」、高圧ユーティリティ配管では「規格に基づくRTまたはUT」など、用途とリスクに応じた組み合わせを定義するイメージである。
 これら検査手段の使い分けにおいて重要なのは、「どこまでをサニタリー要求として見るか」と「どこからは圧力容器や構造物としての一般要求に委ねるか」の線引きである。EHEDGの衛生設計ガイドラインと認証制度は、設計レビューと試験を通じて、食品接触面の表面粗さや内部R、溶接部の形状がガイドラインに適合しているかを評価する枠組みを提供しているが、最終的な検査要求の決定はあくまでユーザ側の責任とされている。設計者は、装置や配管の用途（製品、洗浄液、ユーティリティ）、運転条件、洗浄条件を踏まえたリスク評価に基づき、検査レベルを決める必要がある。
 さらに、近年のオービタル溶接やデジタル溶接機では、各パスの電流・電圧・速度などのパラメータログを自動的に記録し、個々の溶接番号と紐付けてトレーサビリティを確保する仕組みが普及しつつある。バイオファーマや食品用サニタリーパイピング向けのオービタル溶接機では、「全内面ビードがクリーンであることを示し、かつ特定の継手番号についてそれを証明できること」が規格・監査対応上の要件として重視されている検査結果（外観・内視鏡・リーク・NDT）と溶接ログを組み合わせて記録・保管することで、設備導入後の監査やトラブル解析の際にも説得力のあるエビデンスを提示できる。
 ここで述べたように、外観検査・内視鏡検査・リーク試験・非破壊検査は、それぞれ検出できる不良と得意領域が異なる。食品・医薬品設備のサニタリー溶接における品質保証の要点は、「全数外観」をベースラインとしつつ、リスクの高い製品接触部には内視鏡検査と適切なリーク試験を上乗せし、構造安全性が支配的な部位には必要に応じてPTやRTなどの非破壊検査を組み合わせることである。そして何より、その選択と基準を設計・仕様段階で明文化し、受入検査とバリデーションのフローの中に組み込むことが、再現性のあるサニタリー溶接品質を組織として確保するうえで不可欠である。

７．最後に

 食品・医薬分野の技術者にとって、サニタリー溶接を「現場任せ」ではなく設計・仕様・検査でマネジメントする枠組みを示すことが、本レポートのねらいである。食品・医薬品設備における溶接部の位置付けから始め、材料・表面性状、溶接プロセス、図面・仕様書での指示、典型的な欠陥とトラブル、そして検査要求・品質保証の仕組みまでを体系的に整理した。

以上

【参考引用先】
１．「サニタリー配管の専門技術を現場判断に活かす基礎と施工ポイント解説」株式会社レガシア
  https://legaxia-recruit.jp/column/detail/20260614200003/?utm_source=openai
２．「食品等事業者が実施すべき管理運営基準に関する指針(ガイドライン)について」厚生労働省
  https://www.mhlw.go.jp/web/t_doc?dataId=00tc3963&dataType=1&pageNo=1&utm_source=openai
３．一般社団法人日本溶接協会HP
  https://www.jwes.or.jp/
４．「溶接関係JIS規格」溶接情報センター
  https://www-it.jwes.or.jp/jis/index.jsp?utm_source=openai
  「JIS Z 3801 系・JIS Z 3841 系・JIS Z 3422」溶接施工要領、溶接施工法試験、溶接技能者資格関連
  「JIS G 4304, JIS G 4305, JIS G 4303」ステンレス鋼関係
  「WES 規格」日本溶接協会規格
  「JIS B 8265 / JIS B 8267 」圧力容器関連
５．「ASME BPVC Section VIII / IX / ASME BPVC Section IX とJISの整合解説」日本規格協会
６．「JIS G 3447 配管用ステンレス鋼サニタリー管」日本規格協会
７．「バイオ・医薬プロセス機器のための国際標準」ASME BPE（Bioprocessing Equipment）
８．「乳業・食品機器向けの衛生設計規格群」3-A Sanitary Standards
９．「衛生的ステンレス管TIG溶接/衛生的溶接継手の試験方法」EHEDG ガイドライン
１０．「Doc.35食品製造産業用ステンレス鋼配管の衛生溶接」EHEDG ガイドライン
１１．「Doc.54衛生的な溶接継手の試験」EHEDG ガイドライン
